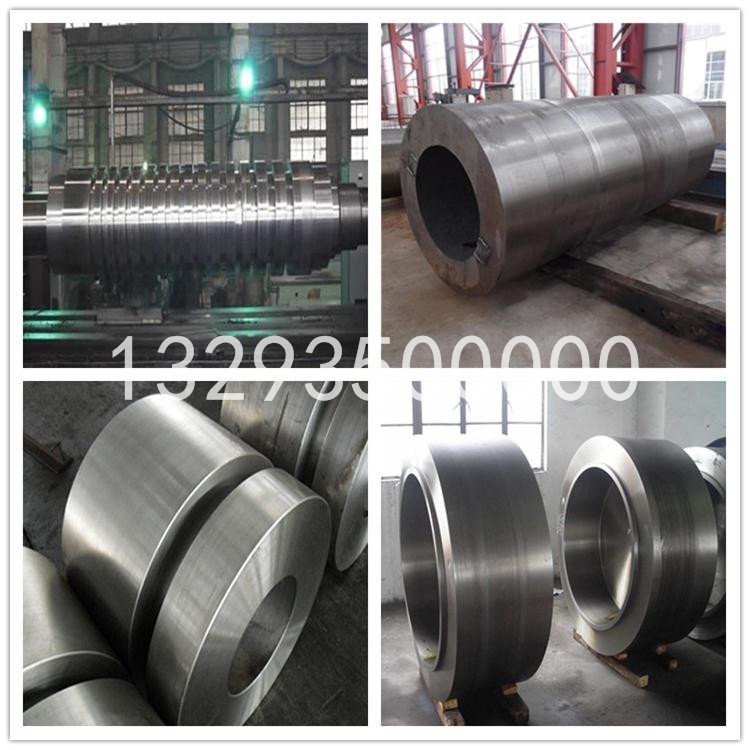

不同類型和結構的液壓缸鍛件，設計內容是有所區別的。由于各參數之間往往具有內在的聯系，所以液壓缸的設計步驟沒有硬性的規定。一般情況下，應根據已掌握的各種資料和條件，靈活地選擇設計程度和步驟，反復推敲和驗算，直到符合設計原則，獲得滿意的結果為止。
—般設計工作可參考下列步驟進行。
①根據設計依據，初步確定設計方案。
②對液壓缸進行受力分析，選擇適當?shù)慕Y(jié)構形式、安裝方式。
③根據工作負載、重力、摩擦力和慣性力確定液壓缸鍛件在行程各階段上負載的變化規律及有關的技術數據。
④根據工作負載和選定的額定工作壓力，確定活塞端面面積并計算活塞直徑（即缸筒內徑）和缸筒外徑。
⑤根據缸徑和運動速度之比或者工作負載和材料的許用應力，確定活塞桿直徑。
⑥根據運動速度、工作壓力和活塞直徑，確定液壓泵的壓力和流量。
⑦選擇缸蓋的結構形式，計算厚度和強度。
⑧審定全部設計計算資料，進行修改補充。
⑨選擇適當?shù)拿芊饨Y(jié)構，設計緩沖、排氣和防塵裝置。
⑩繪制裝配圖和零件圖，編制技術文件。
